Руководство по подключению активных динамиков серии DSP19/DSP18/DSP110

1. Обзор продукта

Серия DSP19/DSP18/DSP110 — это высокопроизводительные активные динамики, предназначенные для профессиональных аудиоприложений. Он имеет встроенный цифровой сигнальный процессор DSP и высокоэффективный усилительный модуль, подходящий для конференц-залов, представлений, театров и других сценариев.

2. Подготовка перед подключением

• Проверьте список оборудования

Активные динамики (DSP19/DSP18/DSP110)

Шнур питания (стандартный)

Аудиокабель (XLR/TRS/TS, выбирайте в зависимости от интерфейса)

Микшер или устройство-источник звука (например, компьютер, мобильный телефон, плеер)

• Окружающая среда и размещение

Не размещайте динамики близко к стене (оставьте не менее 20 см пространства для рассеивания тепла).

Разместите левый и правый каналы симметрично, чтобы обеспечить сбалансированное звуковое поле.

Противоударная обработка: используйте специальный кронштейн или амортизирующую подкладку.

3. Подробное объяснение этапов подключения.

• Подключение питания

Используйте оригинальный шнур питания и подключайтесь к сети переменного тока 100–240 В.

Обеспечьте стабильное электропитание (рекомендуется ИБП или стабилизатор напряжения).

Примечание. Сначала подключайте все аудиокабели, а затем включайте питание.

• Выбор интерфейса аудиовхода

Шаги операции:

Подключите один конец аудиокабеля к выходному порту устройства-источника звука.

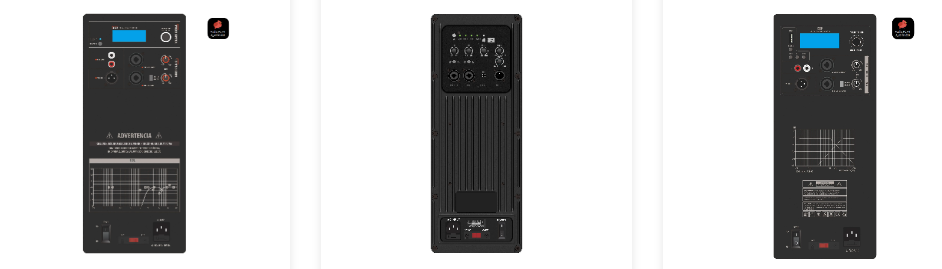

Подключите другой конец к соответствующему интерфейсу INPUT на задней панели динамика.

Затяните разъем XLR, чтобы он не выпал.

• Подключение системы с несколькими динамиками

Последовательный режим (применимо к DSP110):

Подключите следующий динамик последовательно через интерфейс LINK OUT.

Поддерживает до 4 последовательных соединений на общем расстоянии до 20 метров.

Параллельный режим:

Используйте аудиораспределитель для разделения нескольких сигналов

Обратите внимание на согласование импеданса, чтобы избежать перегрузки.

4. Решение распространенных проблем

Нет вывода звука

Проверьте, горит ли индикатор питания

Убедитесь, что аудиокабель не поврежден (для проверки можно использовать мультиметр)

Проверьте настройки вывода устройства-источника звука.

Слишком много фонового шума

Используйте балансное соединение (XLR/TRS)

Держитесь подальше от источников сильных электромагнитных помех (например, трансформаторов).

Проверьте, хорошее ли заземление

Низкочастотные искажения

Отключите функцию «Bass Boost» динамика.

Убедитесь, что входной сигнал не перегружен (индикатор пика горит не всегда)

5. Безопасность и обслуживание

• Управление теплом: рекомендуется останавливать на 15 минут после 4 часов непрерывной работы.
• Очистка и обслуживание: Ежемесячно очищайте решетку от пыли мягкой тканью.
• Длительное хранение: Отключите источник питания и поместите в сухое место.
